Cấu tạo miệng gió thổi xa tạo cơ chế đẩy luồng khí xa và đều

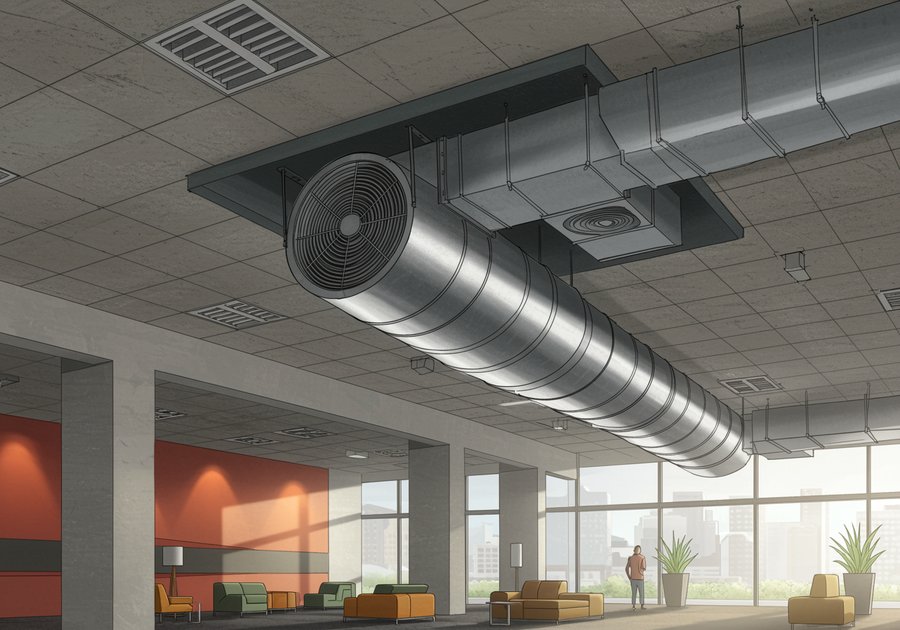

Cấu tạo chi tiết của miệng gió thổi xa

Miệng gió thổi xa là thiết bị đầu ra trong hệ thống điều hòa không khí (HVAC), có nhiệm vụ phân phối luồng gió đi xa và đồng đều trong không gian. Hiểu rõ cấu tạo miệng gió thổi xa giúp kỹ sư lựa chọn đúng sản phẩm, đảm bảo hiệu suất lưu thông khí và tiết kiệm năng lượng.

Thông thường, miệng gió thổi xa được thiết kế với các thành phần chính gồm thân, khung, cánh hướng gió và bộ phận kết nối. Mỗi bộ phận đóng vai trò riêng, tạo nên tổng thể vừa chắc chắn vừa linh hoạt trong điều tiết luồng khí.

Thân và khung miệng gió tạo độ bền và cố định vị trí

Phần thân và khung là bộ phận chính của cấu tạo miệng gió thổi xa, thường được chế tạo từ nhôm định hình hoặc thép sơn tĩnh điện để đảm bảo độ bền cao, chống ăn mòn và chịu được môi trường khắc nghiệt ngoài trời.

Khung giữ vai trò cố định miệng gió tại vị trí lắp đặt, đồng thời giúp liên kết chắc chắn với hệ thống ống gió.

Một khung được thiết kế tốt cần đáp ứng các tiêu chí:

• Kích thước tiêu chuẩn phù hợp với mặt cắt ống gió.
• Có gân tăng cứng giúp chống biến dạng khi chịu áp suất gió lớn.
• Bề mặt sơn hoặc anot hóa để chống oxy hóa, tăng tuổi thọ.

Với những công trình công nghiệp hoặc khu vực có luồng gió mạnh, khung miệng gió thường được thiết kế dày hơn, có nẹp hoặc gioăng cao su chống rung, giúp đảm bảo sự ổn định lâu dài của hệ thống.

Cánh hướng gió quyết định tầm thổi và góc khuếch tán

Cánh hướng gió là phần quan trọng nhất trong cấu tạo miệng gió thổi xa, ảnh hưởng trực tiếp đến tầm thổi, độ phủ và hướng luồng khí.

Cánh có thể được bố trí theo phương ngang hoặc dọc, có thể điều chỉnh được góc nghiêng, cho phép người sử dụng linh hoạt thay đổi hướng gió theo nhu cầu.

Các yếu tố kỹ thuật quan trọng của cánh gồm:

1. Góc nghiêng tiêu chuẩn: thường dao động từ 15° đến 45°, tùy loại miệng gió.
2. Khoảng cách giữa các cánh: quyết định lưu lượng và tốc độ gió đi qua.
3. Vật liệu chế tạo: nhôm ép hoặc thép không gỉ để đảm bảo độ cứng và chống biến dạng.

Nhờ thiết kế cánh này, miệng gió thổi xa có thể đẩy không khí đi xa mà vẫn giữ được dòng gió đều, không tạo cảm giác gió lốc hoặc ồn. Một số mẫu cao cấp còn tích hợp cơ cấu điều chỉnh tự động giúp tối ưu hướng thổi khi thay đổi công suất quạt.

Bộ phận kết nối và vật liệu ảnh hưởng hiệu suất vận hành

Ngoài khung và cánh, cấu tạo miệng gió thổi xa còn có bộ phận kết nối giúp liên kết với ống gió hoặc hộp plenum (hộp chia gió). Phần này có thể là cổ nối vuông hoặc tròn, gắn cố định bằng vít hoặc gioăng chống rò khí.

Vật liệu sử dụng cho toàn bộ cấu tạo cũng ảnh hưởng mạnh đến hiệu suất vận hành:

• Nhôm sơn tĩnh điện: nhẹ, bền, thẩm mỹ cao, dùng phổ biến cho công trình dân dụng.
• Thép mạ kẽm: chịu lực tốt, phù hợp môi trường nhiều bụi hoặc hơi ẩm.
• Inox: chống gỉ tuyệt đối, thường dùng cho khu vực ngoài trời hoặc nhà máy hóa chất.

Chọn sai vật liệu có thể dẫn đến hiện tượng rung, ồn, hoặc giảm tầm thổi — đặc biệt trong hệ thống điều hòa trung tâm có áp suất lớn.

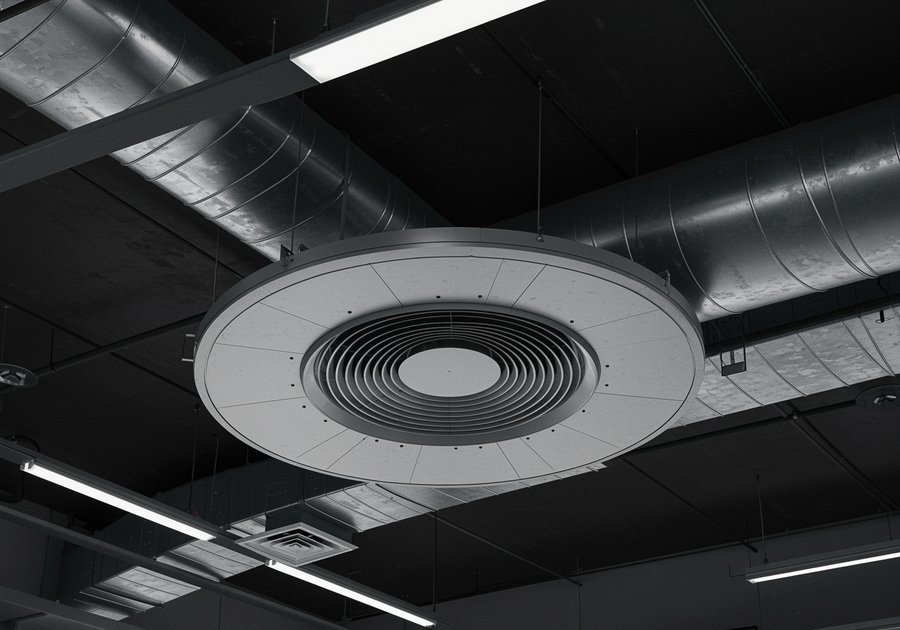

Nguyên lý tạo cơ chế đẩy luồng khí xa và đều

Hiệu quả của miệng gió thổi xa không chỉ đến từ thiết kế mà còn từ nguyên lý tạo cơ chế đẩy luồng khí. Khi không khí được quạt thổi vào, nó đi qua các cánh hướng gió được thiết kế chuyên biệt để tăng tốc và mở rộng phạm vi khuếch tán.

Sự phối hợp giữa áp suất, góc nghiêng và hình dạng cánh giúp dòng khí có thể đi xa mà vẫn đều, không bị tản nhanh hay mất năng lượng giữa chừng.

Tương quan giữa áp suất gió và độ mở cánh

Mỗi miệng gió thổi xa được thiết kế với một giới hạn áp suất tĩnh tối ưu. Khi áp suất tăng, luồng gió đi ra có vận tốc lớn hơn, tầm thổi xa hơn. Tuy nhiên, nếu độ mở cánh không phù hợp, luồng gió có thể bị phân tán quá sớm hoặc gây nhiễu loạn không khí.

Để đạt hiệu quả cao nhất:

• Áp suất trung bình nên duy trì trong khoảng 25–35 Pa.
• Góc mở cánh điều chỉnh tương ứng để đảm bảo độ phủ đều mà không gây tiếng ồn.

Mối tương quan này được các kỹ sư HVAC tính toán kỹ lưỡng dựa trên mô phỏng CFD (Computational Fluid Dynamics) để xác định khoảng cách thổi xa tối ưu cho từng loại phòng.

Tác động của hướng dòng khí đến độ phủ và đều gió

Hướng dòng khí ra khỏi miệng gió quyết định vùng phân phối không khí trong phòng. Nếu cánh hướng gió được đặt lệch theo phương ngang, luồng gió sẽ khuếch tán rộng nhưng giảm tầm xa. Ngược lại, khi cánh hướng xuống dọc, gió tập trung mạnh hơn và thổi xa hơn.

Trong các công trình có trần cao hoặc không gian mở, kỹ sư thường bố trí nhiều miệng gió thổi xa theo mô hình chéo để tạo vùng gió giao nhau, giúp toàn bộ khu vực có nhiệt độ đồng đều và tránh vùng “chết” không khí.

Cách tối ưu thiết kế để giảm nhiễu loạn không khí

Một trong những mục tiêu quan trọng khi thiết kế cấu tạo miệng gió thổi xa là giảm nhiễu loạn luồng gió – hiện tượng làm gió xoáy, ồn hoặc gây dao động áp suất.

Các giải pháp kỹ thuật thường được áp dụng:

1. Giữ khoảng cách tối thiểu giữa miệng gió và vật cản (tường, cột) ít nhất 1,2–1,5 m.
2. Sử dụng cánh định hướng kép, cho phép điều chỉnh hướng thổi độc lập giữa hai trục ngang – dọc.
3. Tối ưu hình dạng cổ nối, giảm tổn thất áp và tránh xoáy khí khi chuyển hướng.

Nhờ các cải tiến này, miệng gió không chỉ thổi xa và đều, mà còn hoạt động êm ái, tiết kiệm năng lượng và duy trì lưu thông khí ổn định trong suốt vòng đời sử dụng.

Ứng dụng thực tế của miệng gió thổi xa trong công trình

Miệng gió thổi xa được sử dụng phổ biến trong các hệ thống thông gió – điều hòa không khí, đặc biệt tại các công trình có không gian lớn và trần cao. Nhờ cấu tạo miệng gió thổi xa cho phép luồng khí đi xa và phân bố đều, thiết bị này đáp ứng yêu cầu lưu thông khí ổn định, giảm hiện tượng tích tụ nhiệt và tiết kiệm năng lượng.

Trong thực tế, ứng dụng của miệng gió thổi xa trải dài từ công nghiệp đến thương mại, mỗi môi trường lại yêu cầu đặc điểm kỹ thuật riêng.

Ứng dụng trong nhà xưởng và khu công nghiệp lớn

Trong nhà xưởng hoặc khu công nghiệp, không khí nóng và bụi thường tích tụ ở khu vực cao. Do đó, miệng gió thổi xa được lắp đặt tại vị trí trần cao để đẩy không khí lạnh đi xa, đảm bảo luân chuyển khí đều khắp xưởng mà không cần sử dụng quá nhiều đầu gió.

Các ưu điểm khi ứng dụng trong môi trường này gồm:

• Giảm nhiệt độ khu vực sản xuất nhờ khả năng thổi xa và mạnh.
• Tăng hiệu quả làm mát khu vực rộng mà vẫn tiết kiệm năng lượng.
• Hạn chế ngưng tụ hơi ẩm, giúp bảo vệ thiết bị máy móc.

Với cấu tạo miệng gió thổi xa bằng nhôm sơn tĩnh điện hoặc inox, thiết bị còn đảm bảo khả năng chống ăn mòn và dễ vệ sinh – yếu tố quan trọng trong môi trường công nghiệp nặng.

Ứng dụng trong trung tâm thương mại và không gian công cộng

Trong trung tâm thương mại, hội trường, nhà thi đấu hoặc sân bay, không gian thường có trần cao và yêu cầu phân phối gió êm, đều, không tạo cảm giác gió lốc.

Ở đây, cấu tạo miệng gió thổi xa phát huy tối đa hiệu quả nhờ khả năng tạo luồng gió đi xa nhưng vẫn giữ áp suất ổn định và giảm độ ồn.

Một số đặc điểm kỹ thuật khi sử dụng:

• Cánh hướng gió đa hướng giúp bao phủ đều toàn bộ không gian.
• Bề mặt sơn tĩnh điện trắng hoặc bạc đảm bảo thẩm mỹ, hòa hợp với trần nội thất.
• Có thể kết hợp hệ thống cảm biến lưu lượng gió để tự động điều chỉnh hướng thổi khi thay đổi tải nhiệt.

Nhờ vậy, thiết bị này giúp duy trì sự thoải mái nhiệt cho người dùng trong không gian đông người mà không gây lãng phí điện năng.

Yêu cầu kỹ thuật khi lắp đặt ở khu vực có trần cao

Với công trình có trần cao từ 5–15m, việc lắp miệng gió thổi xa cần tuân theo các yêu cầu kỹ thuật nghiêm ngặt để đạt hiệu suất tối ưu:

1. Chiều cao lắp đặt phù hợp: Khoảng cách từ miệng gió đến khu vực hoạt động nên nằm trong phạm vi 3–5m để gió không bị phân tán.
2. Hướng cánh gió điều chỉnh chính xác: Cánh cần được đặt ở góc nghiêng từ 25°–40° để đẩy gió đi xa mà không va vào trần.
3. Khoảng cách giữa các miệng gió: Nên đảm bảo từ 3–4m để tránh giao thoa luồng khí.
4. Chọn vật liệu nhẹ nhưng cứng: Nhôm hoặc thép sơn tĩnh điện giúp giảm tải trọng trần, tránh rung khi quạt hoạt động mạnh.

Các công trình thương mại hiện đại còn ứng dụng phần mềm mô phỏng CFD để xác định vị trí tối ưu của từng miệng gió, giúp luồng khí lưu thông đều và cân bằng áp suất trong toàn bộ không gian.

Tiêu chuẩn lựa chọn và lắp đặt miệng gió thổi xa

Để đạt được hiệu quả cao nhất, kỹ sư cần dựa trên các tiêu chuẩn kỹ thuật, kích thước và bố trí vị trí hợp lý khi lựa chọn miệng gió thổi xa.

Một thiết kế chuẩn không chỉ đảm bảo hiệu quả lưu thông khí mà còn giảm tiếng ồn, tiết kiệm điện năng và kéo dài tuổi thọ hệ thống HVAC.

Tiêu chuẩn kích thước và vật liệu chế tạo phổ biến

Theo tiêu chuẩn thiết kế hệ thống thông gió hiện hành (TCVN và ASHRAE), kích thước miệng gió thổi xa thường được chọn dựa trên:

• Lưu lượng gió (m³/h) cần đạt cho từng khu vực.
• Áp suất tĩnh của quạt cấp gió.
• Tầm thổi mong muốn (thường từ 5m đến 15m).

Các vật liệu phổ biến gồm:

• Nhôm sơn tĩnh điện: nhẹ, bền, thẩm mỹ cao, phù hợp không gian thương mại.
• Inox: dùng cho môi trường ngoài trời hoặc nhà xưởng hóa chất.
• Thép mạ kẽm: lựa chọn kinh tế, chịu lực tốt, dễ gia công.

Cấu tạo được yêu cầu đảm bảo: khung vững chắc, cánh điều chỉnh linh hoạt, và bề mặt xử lý chống oxy hóa để duy trì hiệu suất lâu dài.

Nguyên tắc bố trí vị trí miệng gió để đạt hiệu quả cao

Khi thiết kế bố trí miệng gió thổi xa, điều quan trọng là phải cân bằng giữa hiệu suất thổi xa và sự thoải mái cho người sử dụng.

Một số nguyên tắc cơ bản:

1. Không đặt miệng gió đối diện vật cản lớn (tường, cột) để tránh dòng xoáy.
2. Giữ khoảng cách hợp lý giữa các miệng gió để tạo luồng khí giao thoa đều.
3. Đặt hướng gió song song trần cho khu vực thấp, và nghiêng xuống 25°–35° với trần cao.
4. Tránh lắp quá gần cửa hút gió hồi, vì sẽ làm luồng khí ngắn lại và giảm hiệu quả thổi xa.

Thực tế cho thấy, một hệ thống được bố trí đúng vị trí có thể tăng hiệu quả phân phối khí lên 20–30%, đồng thời giảm công suất quạt.

Sai lầm thường gặp khi chọn hoặc lắp miệng gió thổi xa

Sai lầm trong thiết kế hoặc lắp đặt có thể khiến cấu tạo miệng gió thổi xa không phát huy đúng công năng. Dưới đây là những lỗi phổ biến kỹ sư cần tránh:

• Chọn sai loại cánh hướng gió: cánh quá rộng hoặc quá dày sẽ làm giảm tốc độ thổi xa.
• Không kiểm tra áp suất hệ thống trước khi lắp đặt, dẫn đến gió yếu hoặc phân bố không đều.
• Dùng vật liệu không phù hợp môi trường: thép thường dễ gỉ sét khi lắp ở khu vực ngoài trời ẩm.
• Lắp đặt không đúng hướng thổi: đặt lệch so với thiết kế khiến gió bị dội trần hoặc không lan tỏa đều.

Việc khắc phục những sai lầm này không chỉ giúp hệ thống vận hành ổn định hơn mà còn nâng cao tuổi thọ của miệng gió thổi xa, giảm chi phí bảo trì dài hạn.

Bảo dưỡng và kiểm tra hiệu suất miệng gió thổi xa

Bên cạnh cấu tạo miệng gió thổi xa được thiết kế kỹ lưỡng, công tác bảo dưỡng và kiểm tra định kỳ đóng vai trò quan trọng trong việc duy trì hiệu suất của hệ thống. Một miệng gió sạch, vận hành ổn định giúp tăng hiệu quả phân phối không khí, giảm tiếng ồn, kéo dài tuổi thọ cho toàn bộ hệ thống HVAC.

Dưới đây là hướng dẫn chi tiết các bước kiểm tra, nhận biết vấn đề và biện pháp khắc phục, giúp miệng gió thổi xa luôn vận hành tối ưu trong mọi môi trường công trình.

Quy trình vệ sinh và kiểm tra định kỳ hệ thống gió

Để đảm bảo miệng gió thổi xa hoạt động hiệu quả, việc vệ sinh định kỳ là bước không thể thiếu. Bụi bẩn, hơi ẩm và dầu mỡ lâu ngày bám vào cánh gió có thể làm giảm tầm thổi, gây ồn và mất cân bằng áp suất.

Quy trình bảo dưỡng định kỳ chuẩn kỹ thuật gồm các bước sau:

1. Ngắt nguồn điện hệ thống HVAC trước khi vệ sinh để đảm bảo an toàn.
2. Tháo miệng gió khỏi khung cố định, tránh làm méo hoặc gãy cánh.
3. Vệ sinh bề mặt cánh gió bằng nước ấm pha dung dịch tẩy nhẹ; không dùng hóa chất ăn mòn hoặc bàn chải cứng.
4. Làm khô hoàn toàn trước khi lắp lại, vì hơi ẩm có thể gây gỉ khung hoặc giảm độ bền vật liệu.
5. Kiểm tra khe cánh, khung và gioăng xem có bụi tích tụ hay rò khí không.

Tần suất vệ sinh lý tưởng là:

• Mỗi 3 tháng đối với khu vực nhà xưởng, nơi có nhiều bụi hoặc dầu.
• Mỗi 6 tháng với công trình dân dụng hoặc trung tâm thương mại.

Việc bảo dưỡng đều đặn không chỉ giúp cấu tạo miệng gió thổi xa duy trì hiệu suất mà còn giúp tiết kiệm điện năng nhờ luồng khí ổn định, không bị cản trở.

Dấu hiệu nhận biết miệng gió hoạt động kém hiệu quả

Khi miệng gió thổi xa bắt đầu xuống cấp hoặc bám bụi, một số biểu hiện có thể dễ dàng nhận thấy bằng cảm quan hoặc qua hệ thống giám sát:

• Luồng gió yếu và không đồng đều, gió thổi không đạt tầm xa như trước.
• Phát ra tiếng ồn hoặc rung nhẹ khi hệ thống hoạt động ở công suất cao.
• Không khí trong phòng nóng hoặc bí, cho thấy dòng lưu thông bị hạn chế.
• Xuất hiện hơi nước đọng quanh miệng gió, thường do cánh hoặc khung bị bẩn, gây ngưng tụ.

Những dấu hiệu này nếu không được khắc phục sớm có thể dẫn đến hiện tượng giảm áp suất đường gió, làm tăng tải cho quạt cấp, tiêu tốn điện năng và rút ngắn tuổi thọ thiết bị.

Trong trường hợp hệ thống sử dụng nhiều miệng gió, kỹ sư nên dùng đồng hồ đo lưu lượng và áp suất tĩnh để xác định vị trí miệng gió hoạt động yếu, từ đó lên kế hoạch vệ sinh hoặc thay thế chính xác.

Cách khắc phục giảm tiếng ồn và mất cân bằng áp suất

Tiếng ồn và áp suất không ổn định là hai vấn đề thường gặp sau một thời gian vận hành.

Nguyên nhân có thể đến từ thiết kế sai lệch trong cấu tạo miệng gió thổi xa, bụi bẩn làm cản dòng khí, hoặc hệ thống ống gió bị nghẹt.

Giải pháp khắc phục hiệu quả gồm:

1. Kiểm tra và vệ sinh lại toàn bộ hệ thống cấp gió, đặc biệt là đoạn cổ nối trước miệng gió.
2. Điều chỉnh lại góc cánh hướng gió để giảm va chạm luồng khí, từ đó giảm ồn.
3. Lắp thêm lớp tiêu âm hoặc gioăng cao su chống rung giữa khung và ống gió.
4. Đo lại áp suất tĩnh trong hệ thống, cân chỉnh lưu lượng giữa các tuyến gió để tránh hiện tượng “gió mạnh – gió yếu” giữa các miệng.

Nếu sau khi bảo dưỡng mà tiếng ồn vẫn còn, rất có thể cấu trúc cánh đã bị biến dạng hoặc mất cân đối — lúc này nên thay thế cánh mới để khôi phục hiệu quả cấu tạo miệng gió thổi xa ban đầu.

Thực tế cho thấy, chỉ cần bảo dưỡng đúng quy trình và định kỳ, miệng gió có thể vận hành ổn định trên 10 năm mà không cần thay mới, giúp tiết kiệm đáng kể chi phí cho hệ thống HVAC của công trình.

Ứng dụng miệng gió thổi xa đúng cách giúp không gian luôn mát đều, giảm tiêu hao điện và duy trì chất lượng không khí trong lành – yếu tố cốt lõi của mọi công trình hiện đại.
